　　电动阀门种类及型号有哪些（各种阀门的用途）

　　阀门

　　钢制阀门包含：阀体、阀盖或盖板等承压件。

　　阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部分组成。

　　（口诀：光（类）驱连接（结）密押题：类型、驱动、连接、结构、密封面衬里、压力、阀体材料。

　　Z941H-16C：Z闸阀；9电动；4法兰连接；1明杆单闸板；H合金钢；16kg公称压力；C碳钢）

　　阀门的分类：

　　（1）按行业分：通用阀门、工业阀门、石化工业阀门、核电厂阀门、建筑阀门等。

　　（2）按结构分：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、排污阀、调节阀、分配阀、混合阀、水力控制阀等。

　　（3）按驱动方式分：手动阀门、电动阀门、液压阀门和气动阀门。

　　（4）按温度和压力分：低、中、高、超高压阀门；高、中、常、低、超低温阀门。

　　补充知识点：

　　1.阀门的定义

　　阀门（流体输送系统中的控制部件）的定义：阀门是用来开闭管路、控制流向、调节和控制输送介质的参数（温度、压力和流量）的管路附件。根据其功能，可分为关断阀、止回阀、调节阀等。

　　2.按用途和作用分类

　　（1）截断阀类：主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。

　　（2）调节阀类：主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。

　　（3）止回阀类：用于阻止介质倒流。包括各种结构的止回阀。

　　（4）分流阀类：用于分配、分离或混合介质。包括各种结构的分配阀和疏水阀等。

　　（5）安全阀类：用于超压安全保护。包括各种类型的安全阀。

　　3.机电工程管理与实务中提到的阀门

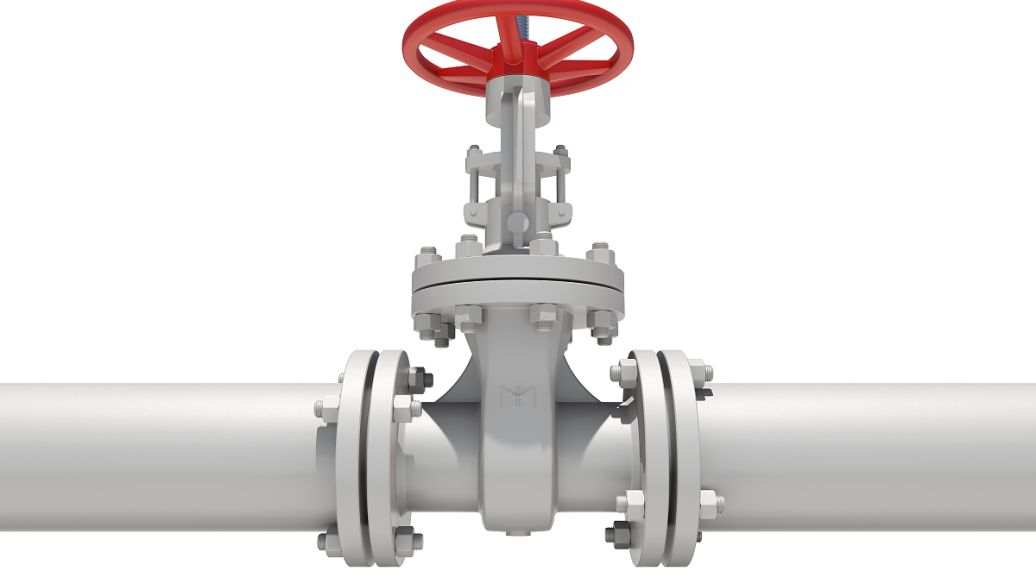

　　（1）闸阀

　　闸阀（gatevalve）是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。

　　（2）截止阀

　　截止阀，也叫截门，是使用最广泛的一种阀门之一。，截止阀作为一种极其重要的截断类阀门，其密封是通过对阀杆施加扭矩，阀杆在轴向方向上向阀瓣施加压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质沿密封面之间的缝隙泄漏。截止阀安装具有方向性。

　　（3）止回阀

　　止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。止回阀安装也具有方向性。

　　（4）安全阀

　　安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。安全阀也具有方向性。

　　4.安装要求

　　（1）阀门安装之前，应仔细核对所用阀门的型号、规格是否与设计相符；

　　（2）根据阀门的型号和出厂说明书检查对照该阀门可否在要求的条件下应用；

　　（3）阀门吊装时，绳索应绑在阀体与阀盖的法兰连接处，且勿拴在手轮或阀杆上，以免损坏阀杆与手轮；

　　（4）在水平管道上安装阀门时，阀杆应垂直向上，不允许阀杆向下安装；

　　（5）安装阀门时，不得采用生拉硬拽的强行对口连接方式，以免因受力不均，引起损坏；

　　（6）明杆闸阀不宜装在地下潮湿处，以免阀杆锈蚀。

　　5.阀门型号具体编制方法

　　下面是标准的阀门型号编写方法里各代号的顺序图：

　　理解左边的图，是看懂各种阀门型号的第一步。下面先举个例子让大家有个大致的了解：

　　阀门型号：“Z961Y-100IDN150”这是个完整的闸阀型号，讲编制里头不包括最后的“DN150”这个是阀门口径为150mm的意思，好理解的。

　　前面部分：“Z961Y-100I”根据上面的顺序图对入座，如下：

　　“Z”是1单元；“9”是2单元；“6”是3单元；“1”是4单元；“Y”是5单元；“100”是6单元；“I”是7单元

　　这个阀门型号意义为：闸阀、电动驱动、焊接连接、楔式单闸板、硬质合金密封、10Mpa压力、铬钼钢阀体材质。
