今天我们通过一篇文章，将“污水处理”过程中常见的“格栅”相关的知识说明白。
1、什么是格栅？其作用有哪些？

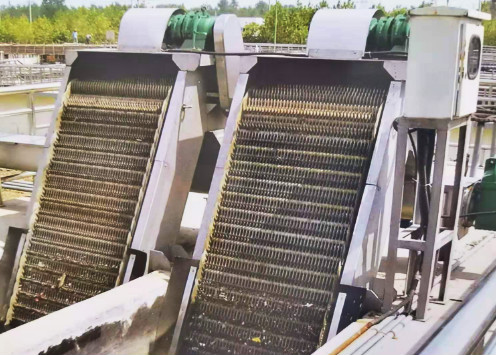

格栅由一组平行的金属栅条制成，一般斜置于污水提升泵集水池之前的重力流来水主渠道上，用以阻挡截留污水中的呈悬浮或漂浮状态的大块固形物，如草木、塑料制品、纤维及其他生活垃圾，以防止阀门、管道、水泵、表曝机、吸泥管及其他后续处理设备堵塞或损坏。
污水过栅越缓慢，拦污效果越好，但因过栅缓慢造成栅前渠道或栅下积砂而使过水断面缩小时，又会使流速变大。因此过栅流速的具体值应根据污水中污物的组成、含砂量及栅条间距等情况而定。比如有的污水中大粒径砂粒较多，即使将渠道内的水流速度控制在0.4m/s以上，仍会有泥砂在栅前渠道内沉积，而有的污水含沙粒径主要分布在0.1mm左右，在栅前渠道内水流速度为0.3m/s左右时，也不会出现积砂现象。
2、格栅的主要工艺参数有哪些？
格栅的主要工艺参数有栅距、过栅流速和水头损失。
（1）栅距既相邻两根栅条间的距离，栅距大于40mm的为粗格栅，栅距在20-40mm之间的为中格栅，栅距小于20mm的为细格栅。
（2）过栅流速是指污水流过栅条和格栅渠道的速度。过栅流速不能太大，否则有可能将本应拦截下来的软性杂物冲过去，过栅流速太小，有可能使污水中粒径较大的粒砂在栅前渠道中沉积下来。
（3）污水过栅水头损失指的是格栅前后的水位差，它与过栅流速有关。如果过栅水头损失增大，说明过栅流速增大，此时有可能是过栅水量增加，更有可能是格栅局部被堵死，需要及时清理。如果过栅水头损失减少，说明过栅流速降低，需要注意采取措施防止栅前渠道内积砂。
3、格栅选型应考虑哪些原则？
格栅选型时应考虑的原则有：
（1）格栅分人工格栅和机械格栅两种，为避免污染物对人体产生的毒害和减轻工人劳动强度、提高工作效率及实现自动控制，应尽可能采用机械格栅。污水中含有油类等可释放挥发性可燃性气体，机械格栅的动力装置应有防爆设施。
（2）要根据污水的水质特点如ph值的高低、固形物的大小等确定格栅的具体形式和材质。
（3）大型污水处理厂一般要设置两道格栅和一道筛网，格栅栅条间距应根据污水的种类、流量、代表性杂物种类和尺寸大小等因素来确定，既满足水泵构造的要求，同时满足后续水处理构筑物和设备的要求。第一道使用粗格栅（50~100mm）或中格栅（20~40mm），第二道使用中格栅或细格栅（4~10mm），第三道为筛网（<4mm）。
（4）常用格栅栅条断面形状有边长20mm正方形、直径20mm圆形、10mm*50mm矩形、一边半圆头的10mm*50mm矩形和两边半圆头的10mm*50mm矩形等5种。圆形栅条水力条件好、水流阻力小，但刚度较差、容易受外力变形。因此在没有特殊需要时最好采用矩形断面。
（5）格栅一般安装在处理流程之首或泵站的进水口处，位属咽喉，为保证安全，要有备用单元或其他手段以保证在不停水情况下对格栅的检修。
（6）为保护动力设备，机械格栅一般安装在通风良好的格栅间内，大中型格栅间要配置安装吊运设备，便于设备检修和栅渣的日常清除。
4、格栅安装要求有哪些？
（1）格栅前的渠道应保持5m以上的直管段，渠道内的水流速度为0.4~0.9m/s，流过栅条的速度为0.6~1.0m/s。
（2）放置格栅的渠道与栅前渠道的连接，应有一个小于20度的展开角。
（3）格栅的安装角度，人工清渣时为45度~60度，机械清渣时多为70度~90度。
（4）通过格栅的水头损失，一般为0.08~0.15m，因此，栅后渠道比栅前相应降低0.08~0.15m。
（5）格栅有效过水面积是按设计流量下过栅流速0.6~1.0m/s计算而得的，但格栅总宽度不小于进水管渠宽度的1.2倍。
（6）格栅上部必须设置栅顶工作平台，其高度高出栅前最高设计水位0.5m以上。工作台设栏杆等安全设施和冲洗设施，两侧平台过道应不小于0.7m，正面过道宽度在人工清渣时不应小于1.2m，机械清渣时不小于1.5m。
5、格栅栅条间距如何确定？
当格栅设置在废水处理系统前，只需要将污水提升或排放时，栅条间距应满足水泵构造的要求，一般小于水泵叶轮的最小间隙。
6、格栅运行管理的注意事项有哪些？
（1）不管采用什么形式，操作人员都应该定时巡回检查，根据栅前和栅后的水位差变化或栅渣的数量，及时开启除渣机将栅渣清除。同时注意观察除渣机的运转情况，及时排除其出现的各种故障。
（2）检查并调节栅前的流量调节阀门，保证过栅流量的均匀分布。同时利用投入工作的格栅台数将过栅流速控制在所要求的范围内。当发现过栅流速过高时，适当增加投入工作的格栅台数；当发现过栅流速偏低时，适当减少投入工作的格栅台数。
（3）随着运行时间的延长，格栅前后的渠道内可能会积砂，应当定期检查清理积砂，分析产生积砂的原因，如果是渠道粗糙的原因，就应该及时修复。
（4）经常测定每日栅渣的数量，摸索出一天、一月或一年中什么时候栅渣量多，以利于提高操作效率，并通过栅渣量的变化判断格栅运转是否正常。
（5）栅渣中往往夹带许多挥发性油类等有机物，堆积后能够产生异味，因此要及时清运栅渣，并经常保持格栅间的通风透气。
