板框压滤机被广泛应用在制药、矿山选矿、石油化工及环境工程、发酵酿造等行业，是一种对悬浮状液体进行间歇性过滤的固液分离设备。
系统结构及工作原理

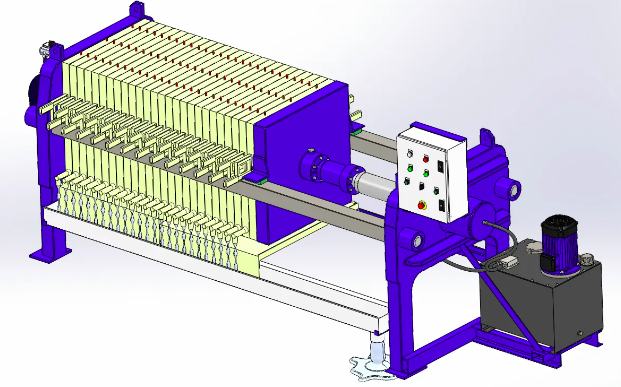

板框压滤机主要由过滤板、液压系统、管路连接系统、板框机架及PLC控制系统五部分构成。工作时设备的主要运行流程如下：通电打开开关后，操作工人打开压紧开关，液压系统开始工作，滤板组受到液压缸沿主梁方向的力的作用，相邻滤板之间形成过滤腔室，压紧缸带动压紧板向前运动将滤板压紧。液压系统调节到达PLC设定压力后开始保持稳定运行，此时进浆泵开始工作，根据额定压力指示调节回料阀，一般情况下过滤的速度压力在额定范围内逐渐加大。
一段时间后，各滤室被料浆充满。此后对滤出液进行观察，当出现浑浊时，关闭进料阀继续过滤，滤室侧边为过滤物质，周围进行密封，当煤泥水从进料口进入各滤室进行过滤时，注料泵会产生较大液相压力使介质两侧产生压差，从而实现固液分离。
较大固体颗粒被截留，液体可通过过滤介质渗透排出。待出液阀门处不再出液，将压紧板退回原位停止，按下卸料按钮，各滤板依次拉开进行卸料。整个过滤工作流程完成，进行下一个循环。板框压滤机在运行过程中始终保持恒压保压状态，在进料、压紧、卸料过程中一旦出现液压系统压力过低的情况，系统自动启动油泵进行补油，使压力恢复正常。
